一、設備名稱                    潛水推流器

二、型    號             QJB-4-1400/ QJB-5.5-1800/…

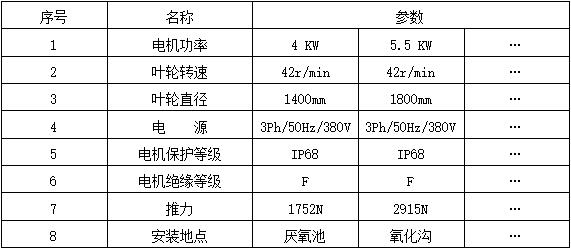

三、主要技術參數

四、用途

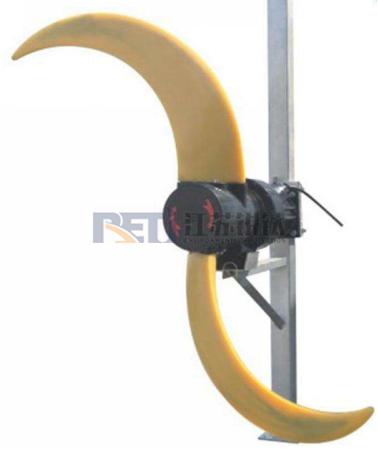

    低速水下推流器用于混合液的水平推流，潛水推流器用于防止顆粒在池中沉淀、凝結。

五、特點

  1、攪拌葉輪是二葉片的，具有獨特的水力設計，無纏繞堵塞現象；
  2、軸和油室的密封先進可靠，并有防滲漏保護；
  3、安裝方便迅速，可用于任何形狀的水池，占地??；
  4、操作簡單、易于維護、配套電機功率小、無噪音。
  5、推流器具有優秀的水力設計，每臺推流器在污水中工作，能保證池底流速大于（距池底300mm為準）0.3m/s。
  6、在不用排放污水的情況下能夠安裝，安裝快捷。

六、適用范圍

1、海拔不超過2000m；
2、最高介質溫度不超過40℃；
3、介質的PH值在6~9之間；
4、液體密度不超過1150kg/m³；
5、潛水深度一般不超過40m；
6、池容積在1000~3000m³，粘度可達到50CP；池容積在500~700m³，粘度可達1000CP。

七、結構設計

1、機械密封

   攪拌器有二個油腔和排油、檢查栓，油能容易更換。攪拌器配有兩個獨立的機械密封系統，密封件在油腔中操作，用液體動力以恒定的速度向密封面噴油產生潤滑。外部一次密封組件位于攪拌液體和油腔之間，包含一穩定的和一正向驅動的旋轉的碳化鎢圈。內部二次密封件，位于油腔和電機殼之間，包含一穩定的碳化鎢膠圈和一正向驅動的旋轉的碳化鎢膠圈。只有外密封面和攪拌的介質接觸。每個密封接口用彈簧系統卡緊。密封既不要求維護又不要求密封調整，還不要求密封旋轉方向。機械密封的使用壽命不低于3萬小時。

2、軸承

攪拌器和電機的軸圍繞三個永久的油潤滑的軸承，內軸頭由兩個球面滾柱軸承支撐，一單列角觸滾珠軸承和雙列滾珠柱軸承承擔軸向負荷。主要軸承是單列角觸滾珠軸承以承擔軸向負荷，其使用壽命不小于10萬小時。

3、螺旋槳

螺旋槳為二片式，采用高強度聚氨酯葉片，葉片寬度大，側面薄，表面平滑，并且為后掠式，具有自潔功能確保了攪拌器的高效、無堵塞運行。該葉輪運用了螺旋槳推進原理和計算機工況模擬，其制造采用先進設計軟件和加工中心制作整體式模具，并采用整體式成型，保證葉輪葉片的幾何尺寸、葉面形狀、伸展方向?yàn)榱阏`差，葉片材料采用特種配方，使其柔韌性與剛性相宜，工作狀態下，能根據局部液體介質濃度的不同，上下葉片受液體壓力的不同以及引起動不平衡的各種因素，自然調適動態平衡消除沖擊載荷，使傳動平穩，運行可靠，壽命延長。

4、減速機

    齒輪箱采用專用潛水齒輪減速機，配有高精度低負載兩級圓柱形斜齒輪箱，設計為無限壽命，電機軸備有一個一體化的傳動齒輪。含有一級傳動齒輪的齒輪箱的中間軸與電機軸的傳動齒輪緊密配合。中間軸在兩個球面滾柱軸承中轉動并含有一個二級傳動齒輪。葉輪軸包含二級傳動齒輪并在一個單列和一個雙列角觸滾珠軸承中旋轉。效率高，密封可靠，齒輪箱的制造采用高加工精度，齒輪加工為4級精度，材料采用高強度合金鋼，具有抗沖擊、耐磨特性，箱體采用加工中心加工，選用球墨鑄鐵具有強度高特性，檢測采用高于國家標準1.5倍的要求做型式試驗測試，使減速機構的傳動扭矩和抗沖擊性能滿足潛水減速機的工況運行要求，使用壽命不小于10萬小時。

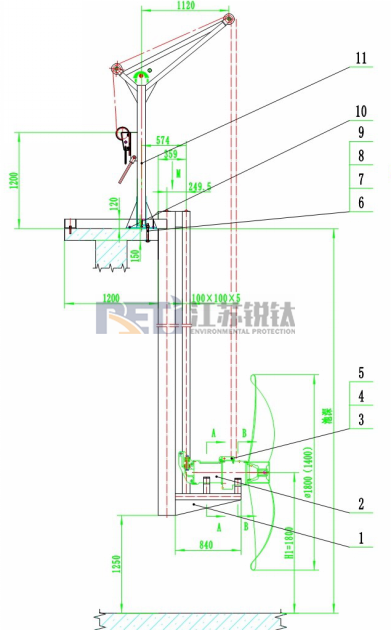

八、懸掛式提升裝置(可在不停產、不排水的情況下直接安裝）

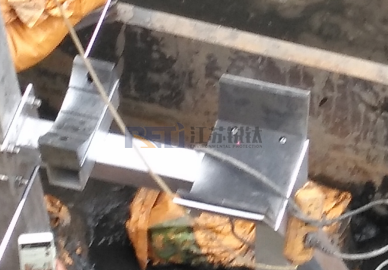

懸掛裝置分為水下支撐管和水上固定座。水上固定座安裝在走道板或鋼制橋梁上，主要承載整個懸掛推流器的重量和推動器運行時的推力產生的彎矩。水下支撐管采用方管或圓形管，承受推流器的重量及推力產生的彎矩。整體結構穩定可靠。

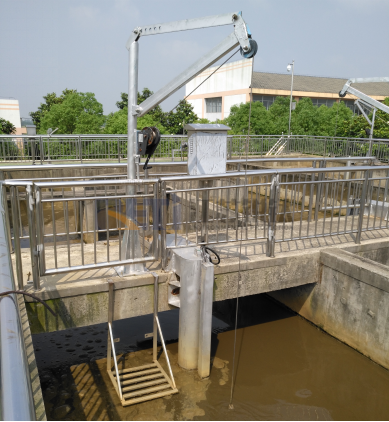

懸掛式提升裝置水上安裝要求：

1、土建結構為鋼混或鋼制橋架，確保能夠承受設備負荷。2、水上安裝平臺最窄空間為300，大于此尺寸都可以安裝。3、水下部分安裝高度離池底約1200，這是推流器的合理安裝高度。4、導桿長度按工藝圖或?qū)嶋H池深決定，最長可達到12米。5、可采用水上碳鋼，水下不銹鋼材質。

銳鈦環保提供設備制造、安裝、維修、保養等全套服務！
