概述

    GF回轉式格柵去污機，又稱循環耙式除污機，回轉式固液分離器，是一種連續自動攔截和去除污水中各種類型碎屑的水處理設備，可廣泛應用于城市污水治理。供水行業，電廠進水口，也可用作紡織，食品加工，造紙，皮革等行業廢水處理工藝中的前級預篩設備，是我們國家目前最先進的固液篩選設備之一。

工作準則

    GF型回轉格柵去污機由獨特的耙齒組裝成一組回轉格柵鏈。由電機減速器驅動，耙齒齒輪進行回轉運動。
    當耙齒鏈移動到裝置的上部時，由于滑輪和彎曲導軌的引導，在每組耙齒之間發生相對的自清運動，大多數固體物質靠自身的重力落下。
    可以根據實際使用情況來調整耙齒鏈軸上耙齒的間隙。當耙齒把污水中的雜質分離后可以確保水流暢的通過。整個過程是連續的，可以是間歇性的。

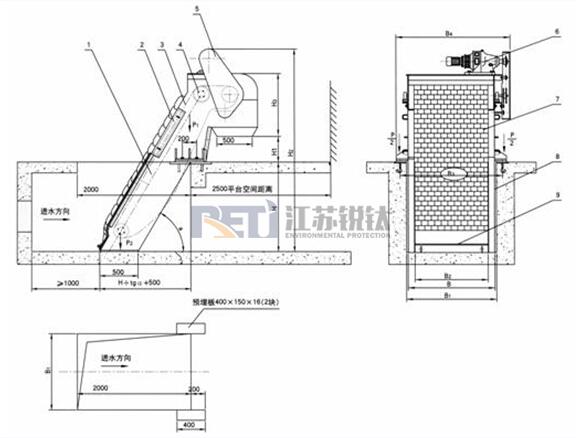

示意圖

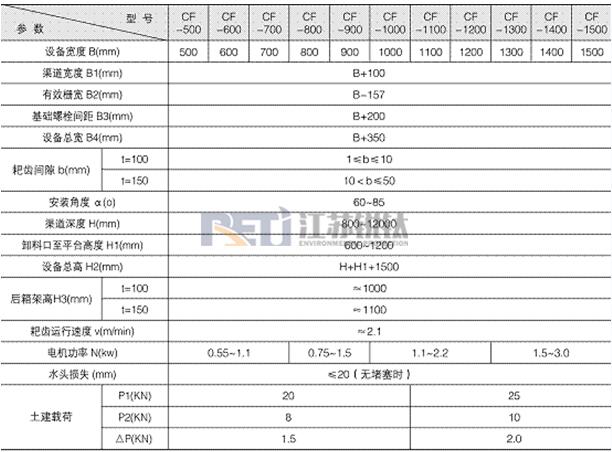

三、主要技術參數和安裝尺寸表:

四、主要特征

1，驅動裝置采用擺線針輪或斜齒輪電機直接驅動，噪音低，結構緊湊，運行平穩等優點;

2，機架為整體框架結構，剛性強，安裝方便，日常維護工作少;

3，耙齒規格分，粗格柵齒距t = 150mm，格柵耙間距t = 100mm;

4，設備操作方便，可直接就地/遠程控制設備運行;

5，為防止意外過載，采用機械剪切銷和過流雙重保護，使設備安全可靠;

6，當設備寬度大于1550mm時，為了保護設備的整體強度，將采用并聯機的形式。

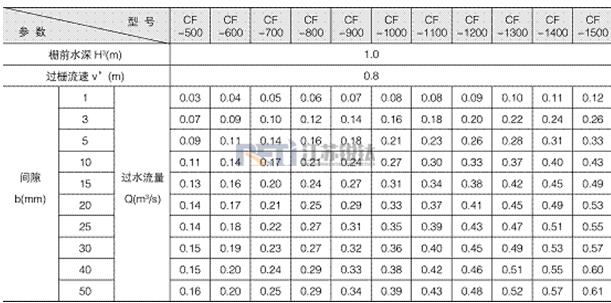

五、過水流量表
